是德科技模塊化分析儀全系參數對比與選型指南
2025-05-26
是德科技模塊化分析儀全系參數對比與選型指南

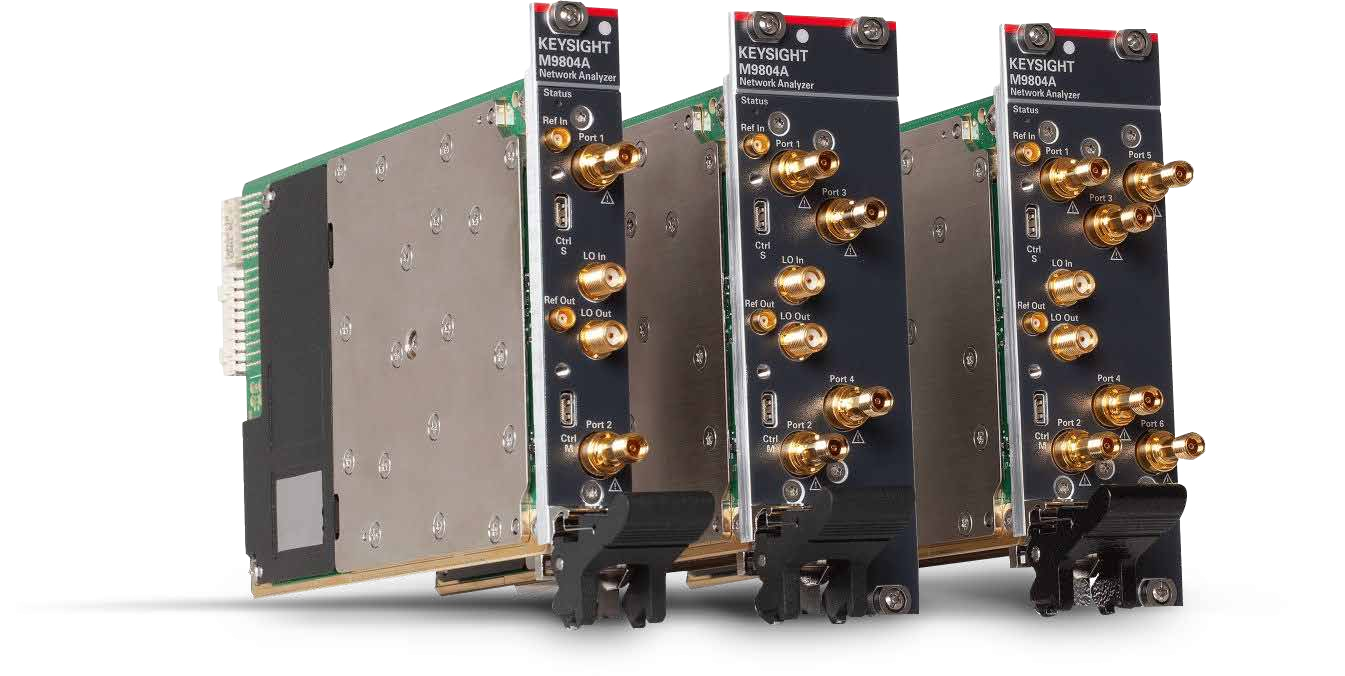

模塊化分析儀：重新定義測試測量標準
是德科技（Keysight）模塊化分析儀系列以高頻覆蓋、多端口集成、亞毫秒級測量速度三大核心優勢，成為通信、航空航天、半導體等行業研發與量產的首選工具。本文將深度解析全系型號參數，對比核心性能，并揭曉熱門場景解決方案，助您精準選型。
一、全系型號核心參數橫向?qū)Ρ?/span>
型號 | 類型 | 頻率范圍 | 帶寬選件 | 內存 | 功耗 | 尺寸 / 插槽 | 適用主機 |
M9410A | 矢量信號收發器（VXT） | 380 MHz–6 GHz | 300/600/1.2 GHz | 512 MSa | 90 W | 2 槽 | M9019A、M9018B |
M9411A | 矢量信號收發器（VXT） | 1 MHz–6 GHz | 300/600/1.2 GHz | 512 MSa | 114 W | 3 槽 | M9019A |
M9415A | 矢量信號收發器（VXT） | 380 MHz–12.75 GHz | 300/600/1.2 GHz | 512 MSa | 126 W | 3 槽 | M9019A |
M9416A | 矢量信號收發器（VXT） | 380 MHz–12.3 GHz | 300/600/1.2 GHz | 512 MSa | 152 W | 3 槽 | M9019A |
M9421A | 矢量信號收發器（VXT） | 60 MHz–6 GHz | 40/80/160 MHz | 256 MSa | 120 W | 4 槽 | M9019A |
M9290A | 矢量信號分析儀（VSA） | 10 Hz–26.5 GHz | 10/25 MHz | – | ≤65 W | 4 槽 | M9019A |
M9393A | 高性能矢量信號分析儀（VSA） | 9 kHz–50 GHz | 40/100/160 MHz | – | ~140 W | 5 槽 | M9019A |
M9260A | 音頻分析模塊 | 20 Hz–88 kHz | 90 kHz | 100 MSa | – | 1 槽 | M9019A、M9018B |
M9471A | 毫米波擴展模塊 | 1 MHz–26.5 GHz | 依賴主機 | – | 117 W | 3 槽 | M9019A |
注：
· M9019A 為當前主力機型，支持18 插槽、24 GB/s 系統帶寬及Gen 3 PCIe 標準，可滿足高功耗模塊（如 M9416A 的 152W）的散熱與供電需求。
· M9018B 雖已停產，但部分存量系統仍可兼容，其8 GB/s 背板帶寬和18 插槽設計適合對性能要求較低的場景。
二、主機選型決策指南

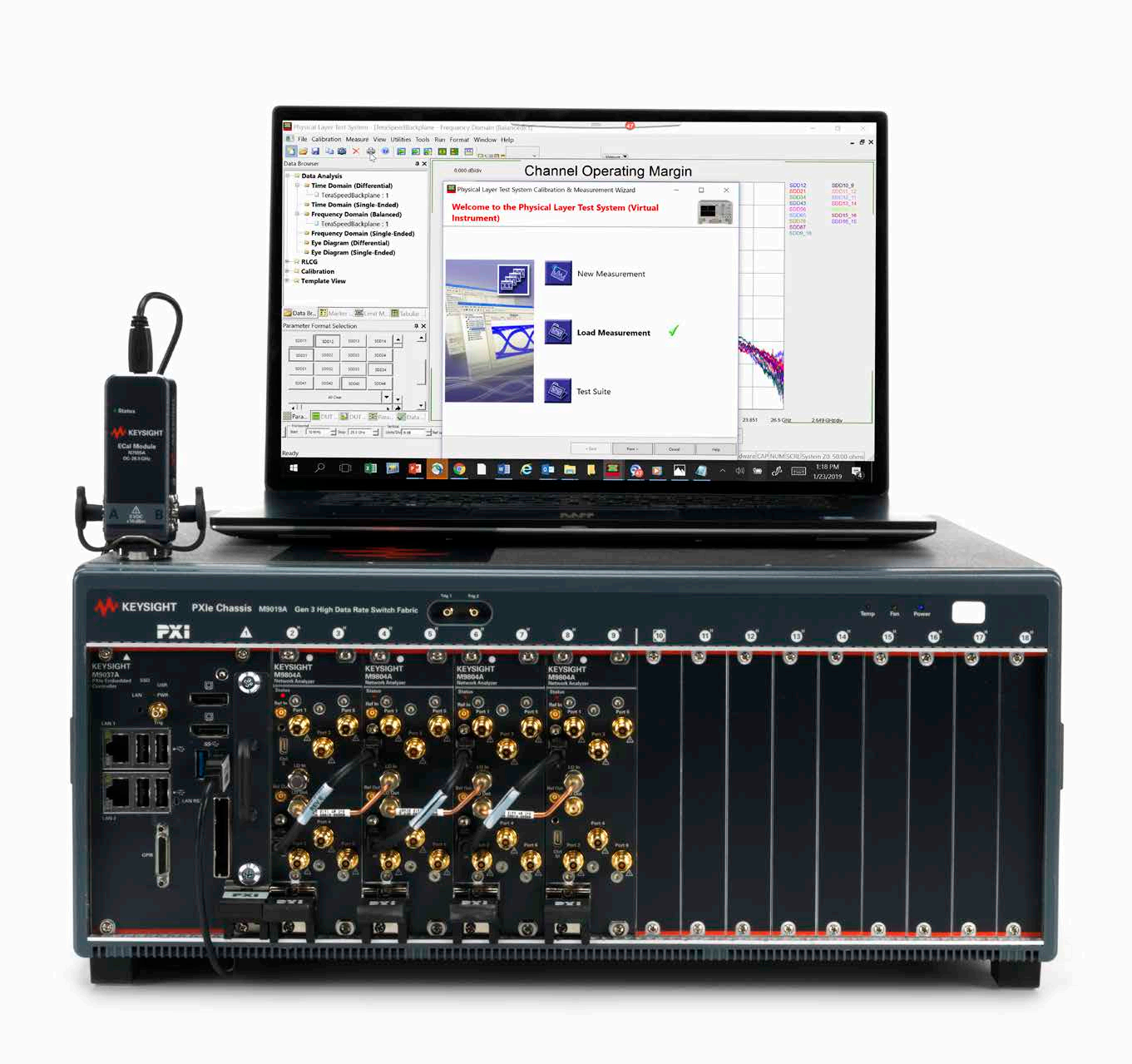

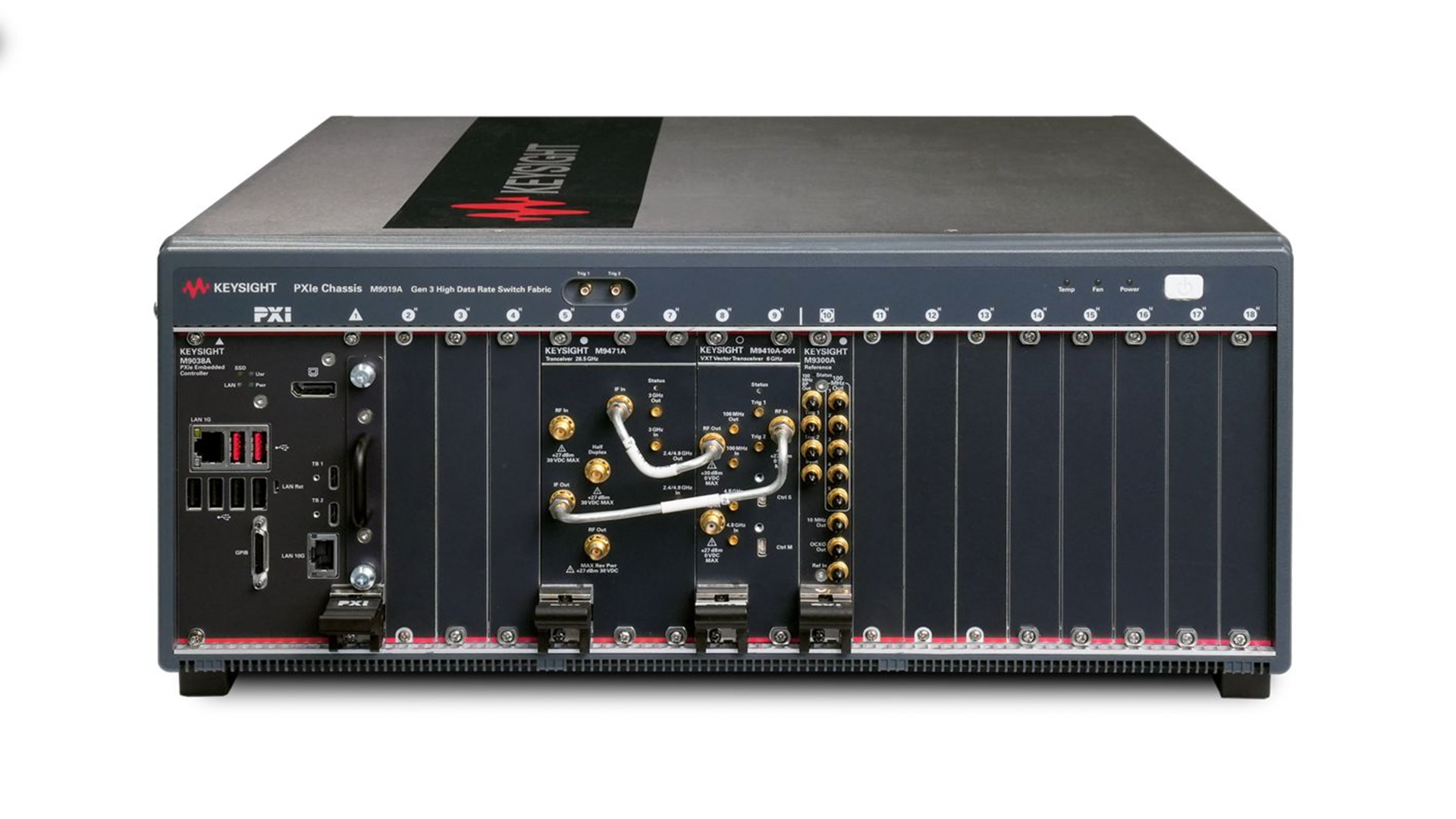

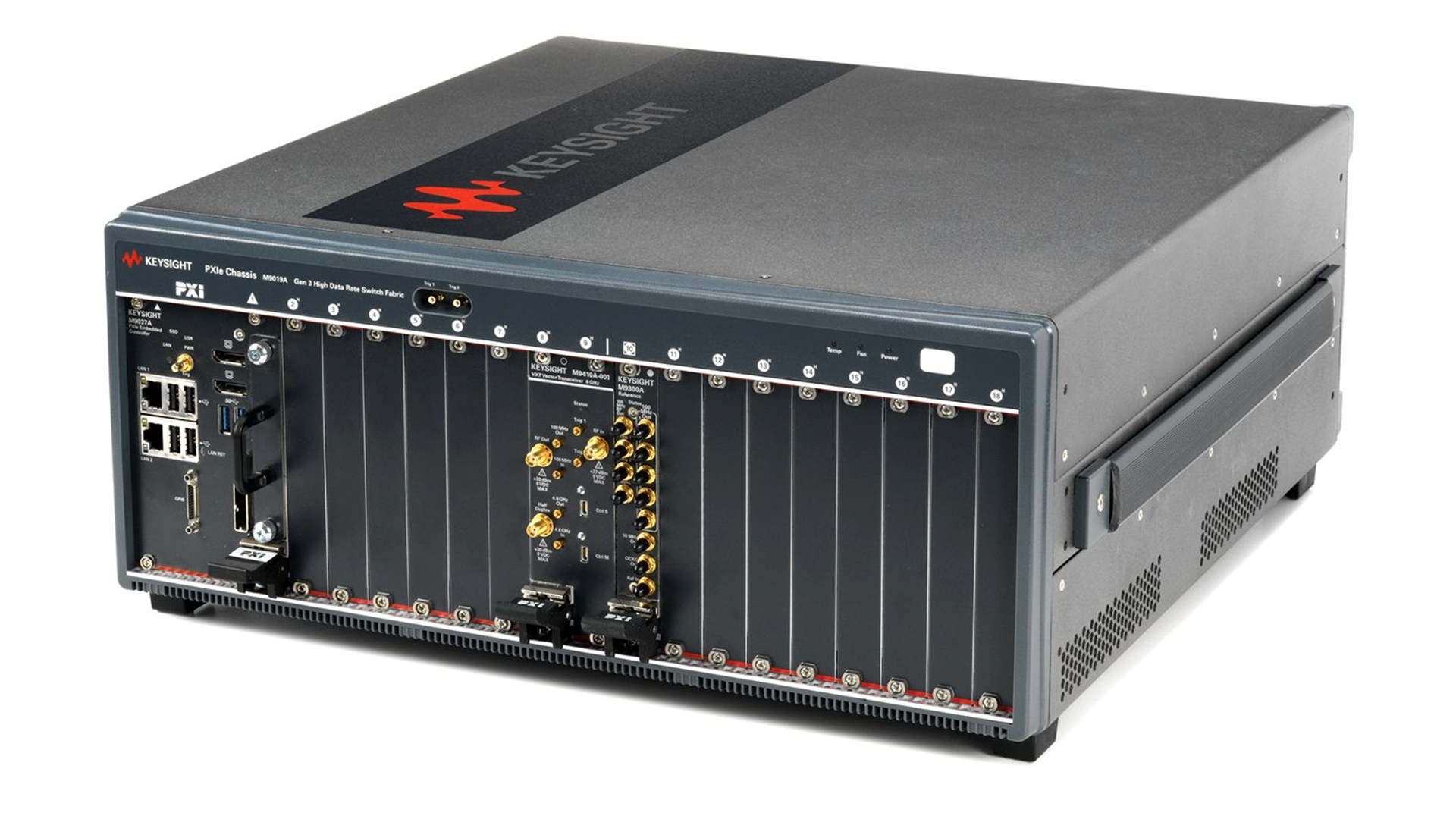

1. 旗艦級平臺：M9019A 18 插槽機箱
· 核心優勢：
· 超高性能：通過雙鏈路（x8、x16）系統插槽和多個 x8 鏈路混合插槽，實現24 GB/s 系統帶寬和8 GB/s 插槽間帶寬，滿足多模塊并行測試需求。
· 高擴展性：16 個 PXIe 混合插槽支持靈活配置，單機箱最多可集成64 端口（如 M9485A 多端口組合），無需外部開關矩陣。
· 散熱與供電：800W 總直流功率和 42 W / 插槽散熱設計，可穩定支持 M9416A（152W）等大功率模塊長時間運行。
2. 經濟型過渡方案：M9018B 18 插槽機箱（停產）
· 適用場景：
· 存量系統升級：若現有 M9018B 機箱仍在使用，可兼容 M9410A、M9260A 等低功耗模塊，但需注意背板帶寬僅 8 GB/s，可能影響高速數據傳輸效率。
· 預算有限場景：適合對測試速度要求不高的基礎應用（如教育科研、消費電子產線），但建議逐步遷移至 M9019A 以獲得更好的長期支持。
三、解決方案與主機配置建議

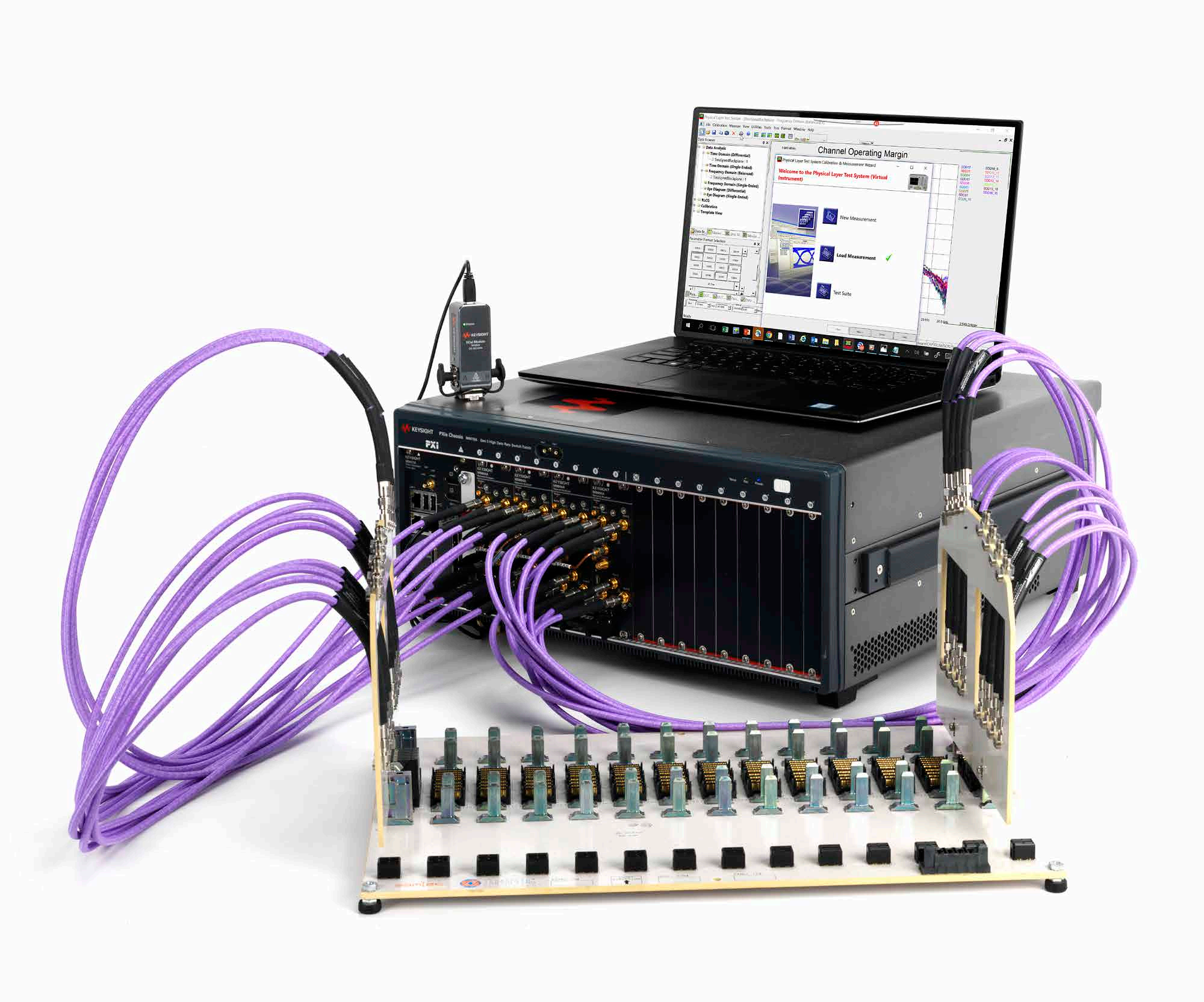

1. 5G 基站多端口測試方案
· 需求：Massive MIMO 天線陣列需同步測試 48 個端口，傳統開關矩陣引入≥1 dB 損耗誤差。
· 配置：
· 主機：M9019A 18 插槽機箱（提供 24 GB/s 帶寬和 800W 供電）。
· 模塊：3 臺 M9416A（共 12 端口）+ 毫米波擴展模塊（至 26.5 GHz），配合 PathWave VNA 軟件實現全陣列幅相一致性測量。
· 優勢：?jiǎn)未涡?zhǔn)耗時從 4 小時壓縮至 30 分鐘，相位同步精度≤250 ps。
2. 超寬帶（UWB）芯片驗證
· 需求：測試 2.4–6 GHz 頻段 UWB SoC 芯片的發射機與接收機性能。
· 配置：
· 主機：M9019A（支持 x8 PCIe Gen 3 鏈路，確保信號完整性）。
· 模塊：M9415A + M9471A 毫米波擴展模塊，實現 2001 點 S 參數單次掃描，跡線噪聲＜0.0015 dB rms。
· 實測數據：發現傳統儀器漏測的微小阻抗失配問題，測試效率提升 3 倍。
四、選型決策指南：精準匹配測試需求的四大維度
1. 按頻率覆蓋與應用場景選型
需求場景 | 推薦型號 | 核心優勢與適配場景 |
消費電子 / 物聯網（＜6 GHz） | M9410A（380 MHz–6 GHz） | 支持 Wi-Fi 6、藍牙、ZigBee 全頻段測試，單模塊完成駐波比、插入損耗等 10 項指標，硬件成本較高端型號低 40%。 |
5G 基站 / 衛星通信（5–20 GHz） | M9415A（380 MHz–12.75 GHz） | 覆蓋 5G NR 毫米波頻段（24–28 GHz），支持 34 端口級聯，相位同步精度≤250 ps，適合 Massive MIMO 天線陣列測試。 |
超高頻研發（＞20 GHz） | M9393A（9 kHz–50 GHz） + M9471A | 動態范圍達 145 dB，支持 Ka 頻段（26.5–40 GHz）衛星調制解調器測試，毫米波擴展模塊可延伸至 26.5 GHz。 |
音頻設備量產 | M9260A（20 Hz–88 kHz） | 殘余失真低至 - 106 dB，支持 100 萬樣本緩存，10 秒內完成耳機全頻段測量，良率提升至 99.7%。 |
2. 按性能優先級與預算選型
優先級 | 推薦型號 | 性能指標對比 |
經濟型（成本優先） | M9410A（VXT） + M9018B 主機 | 頻率覆蓋 380 MHz–6 GHz，功耗僅 90 W，適配小型機架，硬件成本較 M9415A 低 40%。 |
中高端（速度 + 精度） | M9415A（VXT） + M9019A 主機 | 掃頻速度 5 ms / 點，動態范圍 135 dB，支持 24 GB/s 系統帶寬，適合產線快速抽檢。 |
超高頻（覆蓋 + 相位） | M9393A（VSA） + M9471A | 頻率延伸至 50 GHz，相位精度≤0.1°，支持片上網絡（NoC）損耗分析，適合半導體研發。 |
音頻專用 | M9260A + M9019A | 支持 50Ω/600Ω/1MΩ 阻抗切換，殘余失真 - 106 dB，適配耳機、麥克風等多類型設備測試。 |
3. 按主機平臺擴展性選型
主機型號 | 適用場景 | 核心配置建議 |
M9019A（18 插槽） | 多端口并行測試、高頻復雜場景（如 5G 基站、半導體芯片驗證） | - 搭配 M9416A（3 槽）實現 12 端口同步測試，支持 24 GB/s 系統帶寬和 800W 供電，滿足 152W 高功耗模塊需求。 |
M9018B（18 插槽，停產） | 存量系統升級、低功耗基礎測試（如教育科研、消費電子產線） | - 兼容 M9410A、M9260A 等低功耗模塊，但背板帶寬僅 8 GB/s，建議逐步遷移至 M9019A 以獲得長期支持。 |
4. 按功耗與散熱需求選型
模塊功耗 | 推薦主機 | 散熱與供電設計 | 典型應用 |
≤100 W | M9018B（停產）或 M9019A | M9018B 支持 42 W / 插槽散熱，適合 M9410A（90 W）等低功耗模塊；M9019A 提供冗余散熱，適合混合配置。 | 教育實驗室、小型產線 |
100–150 W | M9019A | 800W 總直流功率和 42 W / 插槽散熱設計，穩定支持 M9416A（152 W）長時間運行，避免過熱降頻。 | 5G 基站測試、半導體量產 |
＞150 W | M9019A（需單模塊獨立供電） | 需搭配外部電源擴展模塊，確保供電穩定性，如 M9393A（~140 W）+ M9471A（117 W）組合。 | 超高頻研發、衛星通信 |
如需獲取定制化測試方案、申請免費樣機測試，或了解最新行業應用案例，歡迎留言或撥打客服熱線，我們將為您提供一對一技術咨詢
