是德科技 N2780B 系列電流探頭：精準電流測量的理想之選
2025-06-24
是德科技 N2780B 系列電流探頭選型指南
精準匹配測流需求，攻克電子測試難題
在電子測試場景中，電流測量的精準度與適配性，直接影響設備研發效率、生產質量。是德科技 N2780B 系列電流探頭，憑借多型號覆蓋、核心技術優勢，成為工程師解決測流難題的 “利器”。
一、選型核心邏輯：明確 “帶寬 - 電流” 需求
電流探頭選型，需優先鎖定兩個關鍵參數：
帶寬：決定可測信號的頻率范圍，高頻電路（如射頻、高速信號）需高帶寬探頭，低頻場景（如電機驅動、常規電源）選低帶寬即可。
最大電流：匹配被測電路的電流峰值，大電流場景（如電機啟動、大功率電源）需高承載能力的探頭。
基于這兩個參數，結合測試場景（如研發調試、量產檢測、計量校驗），即可精準篩選 N2780B 系列型號。

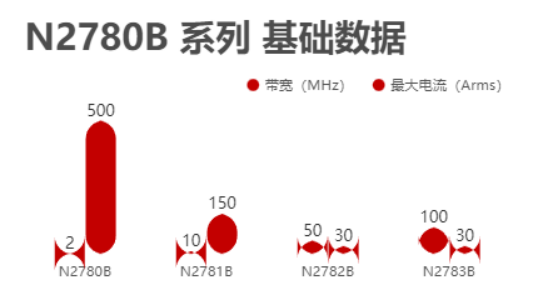

二、N2780B 系列型號對比（附參數對比圖）
為直觀呈現型號差異，整理核心參數對比表（可轉化為可視化圖表，如雷達圖、柱狀圖，突出參數差異）：
| 型號 | 帶寬范圍 | 最大電流 | 核心技術優勢 | 典型適配場景 |
|---|---|---|---|---|
| N2780B | 直流 - 2MHz | 500Arms | 大電流承載 + 低頻穩定測流 | 電機驅動測試、大功率電源調試 |
| N2781B | 直流 - 10MHz | 150Arms | 中低頻覆蓋 + 中等電流適配 | 常規電子電路調試、工業設備檢測 |
| N2782B | 直流 - 50MHz | 30Arms | 高頻小電流精準測量 | 高頻信號電路研發、精密模塊檢測 |
| N2783B | 直流 - 100MHz | 30Arms | 超高頻場景 + 小電流高精度捕捉 | 射頻電路測試、高速信號系統驗證 |
三、熱門型號深度解析：N2780B ，低頻大電流 “剛需之選”
在系列中，N2780B因覆蓋 “低頻 + 大電流” 通用場景，成為工程師高頻選用的型號，核心優勢拆解：
1. 場景適配 —— 解決 “大電流測不準、易過載” 痛點
電機驅動測試：可捕捉電機啟動（瞬時大電流）、運行（穩定電流）、制動（反向電流）全階段數據，助力排查 “堵轉過載”“效率偏低” 等問題。
大功率電源調試：適配滿載（高電流）、空載（低電流）工況，精準監測電流波動，優化電源 “輸出穩定性” 與 “能效比”。
2. 技術優勢 —— 混合技術保障 “精準 + 穩定”
采用霍爾效應傳感器 + 交流電流互感器混合方案，無需斷開電路即可測流，兼具：
高兼容性：支持接入任意帶高阻抗 BNC 輸入的示波器，降低測試設備投入成本。
抗干擾能力：在復雜電磁環境中（如電機驅動的強電磁干擾），仍能穩定輸出低噪聲、低插入損耗的測量數據。
四、真實競品對比：聚焦 “大電流場景”，N2780B 如何脫穎而出？
我們選取同領域經典型號 泰克 A622 電流探頭 作為對比（參數源于公開技術文檔 ），從 “大電流適配、場景兼容性、長期使用價值” 三個維度，看 N2780B 的差異化優勢：
| 型號 | 帶寬范圍 | 最大電流（Arms） | 測流技術方案 |
|---|---|---|---|
| N2780B | 直流 - 2MHz | 500 | 霍爾 + 電流互感器混合 |
| 泰克 A622 | 直流 - 5MHz | 100 | 羅氏線圈（Rogowski） |
典型案例：測試 500Arms 電機驅動電流時，某競品因帶寬不足（＜2MHz ），無法穩定捕捉電流波形；N2780B 憑借 2MHz 帶寬 + 500Arms 承載能力，清晰呈現電流變化曲線，助力快速定位 “啟動電流過大” 問題。
五、全場景選型推薦：從研發到量產，精準匹配
1. 研發調試階段
高頻精密場景（如射頻電路、高速信號）：選N2783B（100MHz 帶寬 + 30Arms 電流），捕捉微小信號的電流變化。
中低頻通用場景（如常規電子電路）：選N2781B（10MHz 帶寬 + 150Arms 電流），平衡測試需求與成本。
2. 量產檢測階段
大電流產線（如電機、大功率電源）：選N2780B（2MHz 帶寬 + 500Arms 電流），快速排查 “電流異常品”，提升良品率。
高頻小電流產線（如精密模塊、高頻元器件）：選N2782B（50MHz 帶寬 + 30Arms 電流），精準檢測微小電流偏差。
3. 計量校驗場景
作為標準測試工具，N2780B/N2783B可提供高精度電流基準（根據校驗對象的頻率、電流需求二選一 ），保障量測體系的準確性。
六、選型決策路徑：3 步鎖定適配型號
明確測試場景：區分 “低頻大電流 / 高頻小電流 / 中低頻通用” 等需求。
提取關鍵參數：從場景反推 “所需帶寬、最大電流”（可參考上文型號適配表 ）。
匹配系列型號：對照 N2780B 系列參數，鎖定 1-2 款候選型號，優先選覆蓋 “未來潛在場景” 的型號（如研發階段可適度選高帶寬型號，預留測試拓展性 ）。
無論你是電子研發工程師、產線檢測人員，還是計量校驗從業者，是德科技 N2780B 系列電流探頭，都能通過精準選型，成為測試環節的 “可靠伙伴”。
如需獲取型號對比圖定制、場景化測試方案，或深入探討選型細節，歡迎聯系我們，讓專業工具為你的電子測試 “精準賦能”。
